【 問 題 】

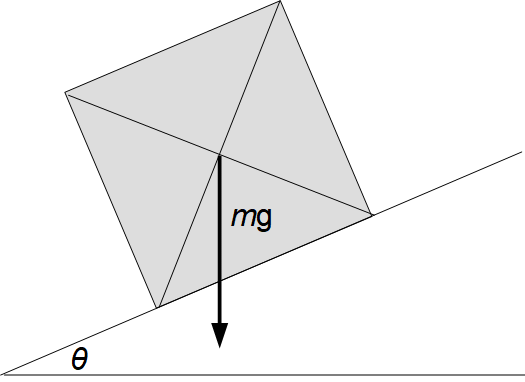

　質量 m kg の密度が一様な立方体が 傾斜 tanθ の坂の上で静止しています。下図はそれを横からの水平方向から見た重心を含む断面図です。矢印はこの立体に作用している重力を表しています。g は重力加速度です。

　　　

　この立体に作用している他の力を書き足しなさい。

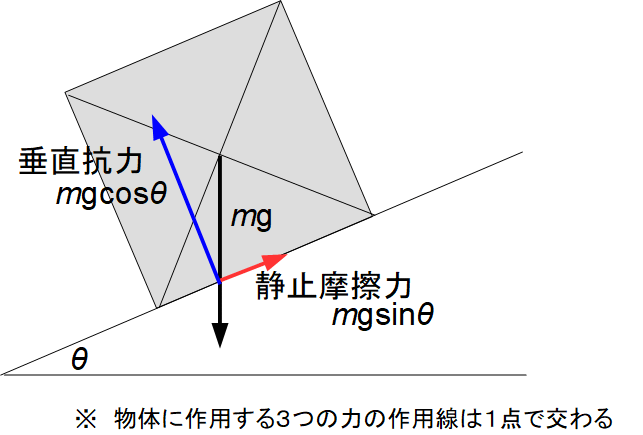

【 解 答 】

力のつり合いの関係になっているのは、
　　　●　地球が立方体に与える重力の坂道垂直成分　と　坂道が立方体に与える垂直抗力
　　　●　地球が立方体に与える重力の坂道水平成分　と　坂道が立方体に与える静止摩擦力

作用反作用の関係になっているのは、
　　　●　坂道が立方体に与える垂直抗力　と　立方体が坂道に与える重量力の坂道垂直成分
　　　●　坂道が立方体に与える静止摩擦力　と　立方体が坂道に与える重量力の坂道水平成分
